DCS系統的每個電子柜應設有單立的防護接地、系統接地、屏蔽接地、防雷接地等。除防雷接地外，其他接地一般可與電氣接地網共用。不同性質的地用分干線接入各自的匯流板(或者直接接入總的匯流板)，各匯流板用總干線接入公共接地極(網)，后匯入一點接地，接地電阻小于4Ω接至發電廠電氣接地網。下面奇峰小編帶你一起來了解DCS控制系統 接地的設計方案。

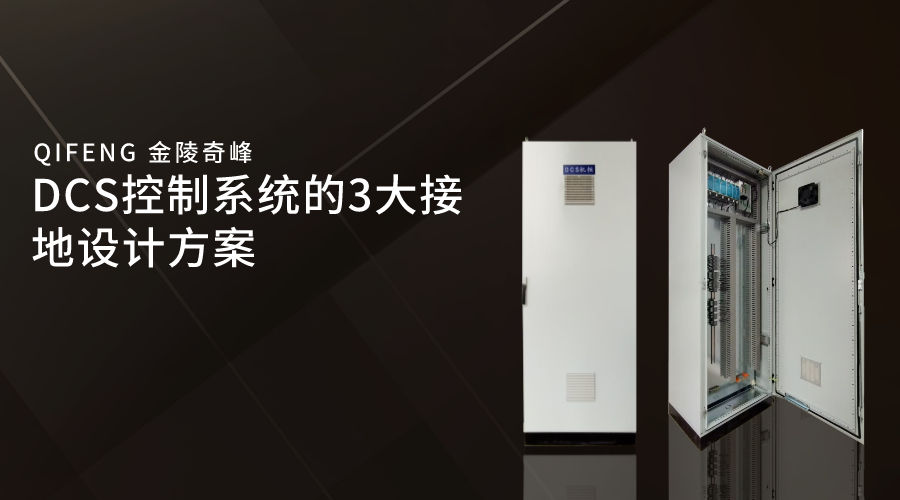

DCS控制系統的3大接地設計方案：

DCS廠家一般在出廠時會在控制柜底部安裝一根接地銅排，控制站內部的防護接地和信號參考接地。三個屏蔽接地都接在銅排上。操作員柜、打印機等。應連接到保護接地。DCS系統總線銅排應置于保護性總接地箱內，總接地箱可設置在集控室下方的電纜夾層內。

1. 控制站接地。

控制站機柜底部設有接地母線銅排，控制站內的防護接地、信號參考接地和屏蔽接地均與銅排相連。

2. 控制臺接地。

操作臺底座上安裝有接地母線，外殼與該母線連接即為防護接地。其任何金屬部件均應與大地處于漂浮狀態，以便于系統一點接地。

3. 遠程IO柜接地。

如果系統的通信線路上沒有電氣隔離裝置，則遠程站、控制站、操作站的工作接地匯流排應匯總到控制系統的工作接地匯總板上，保護接地匯流排匯總至近的電氣保護接地。系統的通信線路上有電氣隔離裝置時，應將遠站的工作接地匯流排和保匯流排應集至就近的總匯流接地銅排，如吹灰電源的接地遠距離O柜，或就近的整廠接地網。

在同一個DCS系統中，所有網絡節點的系統地需要是同一個地，滿足系統中直流地的等電位要求。系統中的三個接地需要匯聚到同一個接地點，并且這個接地點的接地電阻要足夠小，以保證有效、解決干擾問題。
