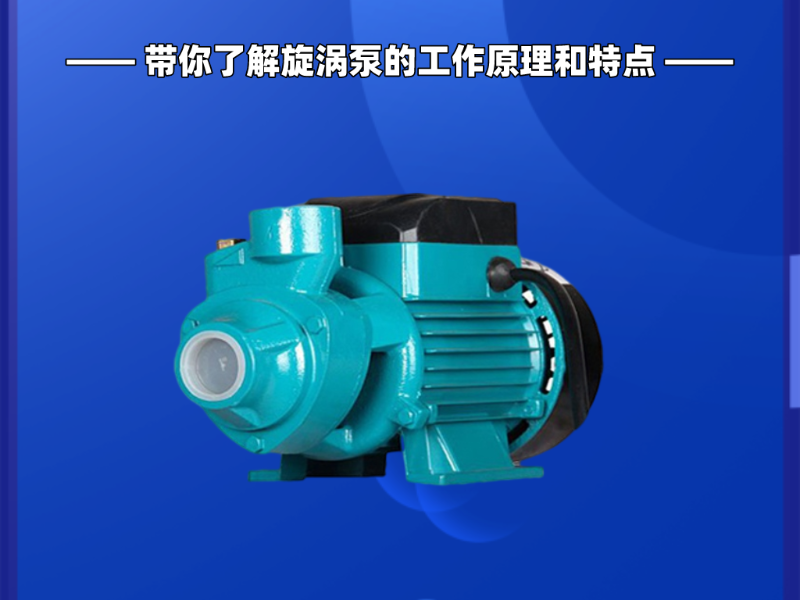

旋流泵是一種流量小、揚程高的葉片泵，其效率低，性能曲線陡降，與其它葉輪相比，旋渦泵結構簡單、體積小、重量輕，具有自吸能力或借助簡單裝置實現自吸。適合輸送粘度小于16° E、無固體顆粒的清潔液體。旋渦泵的結構由葉輪、泵體、泵蓋等部件組成。泵與葉輪之間形成環狀流道，液體從吸入口進入，通過旋轉葉輪，由出口排出。在吸氣和排氣口之間設置有隔板，隔板與葉輪之間有一個較小的空隙，吸氣口與排氣口分開。今天奇峰小編帶你了解旋渦泵的工作原理和特點。

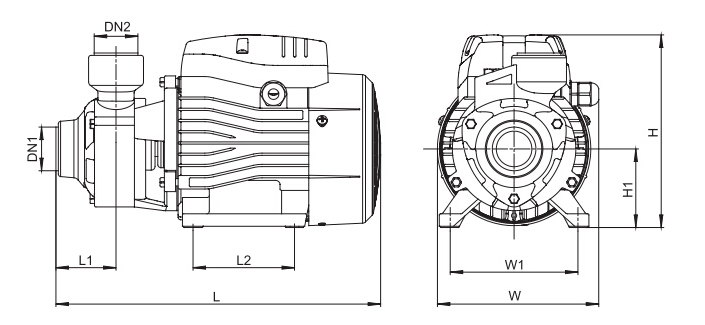

旋渦泵的簡圖:

1-泵蓋；2-葉輪；3-泵體；

4-吸水口；5-隔板；6-排氣管

旋渦泵的工作原理：

旋渦泵的工作原理是，當葉輪旋轉時，液體沿著一個葉輪的旋轉方向流動，流入葉輪之間的液體，在葉輪的推動下，隨著葉輪的動，其圓周速度可以認為與葉輪的圓周速度相等，從而產生離心力，離心力大小與圓周速度的平方成正比。因為葉片間的液體與泵流道內液體的周向速度不同，在軸面上產生一個方向與軸面垂直的旋轉動，并指向該流道的縱長方向，稱為縱向渦旋，垂直旋渦的作用是將液體從吸入到排出的過程多次流入葉輪，并從葉輪中流出，它在每一葉輪流入，當它從葉輪到流道流動時，與流動的液體混合，在混合過程中產生動量交換，使流道內的液體增加。

當葉片入口沖角較大時，液體脫離葉片形成渦流，這種渦流的矢量方向與葉輪徑向平行，即與葉輪徑向平行。隨著時間的推移，徑向渦旋隨著時間的增加，周期性的脫離葉片被帶進流道，在流道中起著傳遞的作用，如果引入葉輪內，則沒有任何補充傳遞的作用。渦泵在工作過程中產生的縱向旋渦與徑向渦旋是同時發生的，哪一種渦量的大小取決于葉輪和流道的幾何尺寸比例和形狀。

縱渦的強度與流體在流道中的流動速度有關，與流量有關。縱向渦量隨流量的增大而減小，流量趨于0時，離心力差異較大，縱向渦量隨揚程增大而減小。

實驗結果表明：在相同的葉輪直徑和轉速下，旋渦泵的揚程比離心泵高，旋渦泵的特性曲線呈陡降形。在流體混合過程中，由于撞擊損失大，泵效效率低。

旋渦泵的主要特點：

1)流量小，揚程大，比轉速低(ns≤40)；

2)績效曲線陡降，效率低；

3)結構簡單、體積小、重量輕、有自吸能力或利用簡單裝置實現自吸的旋渦泵，可實現氣液混合輸送；

4)采用開啟閥起動方式，外壓波動對泵流量影響不大；

5)在相同葉輪直徑和轉速的情況下，旋渦泵的揚程比離心泵高2~4倍，但效率較高不過過50%，影響其向大功率發展；

6)輸送的液體要求清潔，介質粘度小于16° E，旋渦泵葉輪端面與泵蓋和泵體之間軸向間隙一般會為0.16~0.3 mm，因此要求輸送沒有固體顆粒的液體。

旋渦泵主要用于化工、醫藥等工業流程中輸送高揚程、小流量的酸、堿及其它腐蝕性及易揮發液體。還可用作消防泵、鍋爐給水泵、艦船供水泵、增壓泵等。
