電氣控制柜設計的基本思路是一種邏輯思維。只要符合邏輯控制規則，能夠保證電氣防護和滿足生產工藝的要求，就可以說是一個好的設計。而，為了滿足電氣控制設備的制造和使用要求，需要進行合理的電氣控制工藝設計和安裝。江蘇奇峰電氣制造有限公司，是一家專注于電氣控制柜的生產廠家。下面奇峰小編帶你一起來了解電氣控制柜箱（板）安裝步驟。

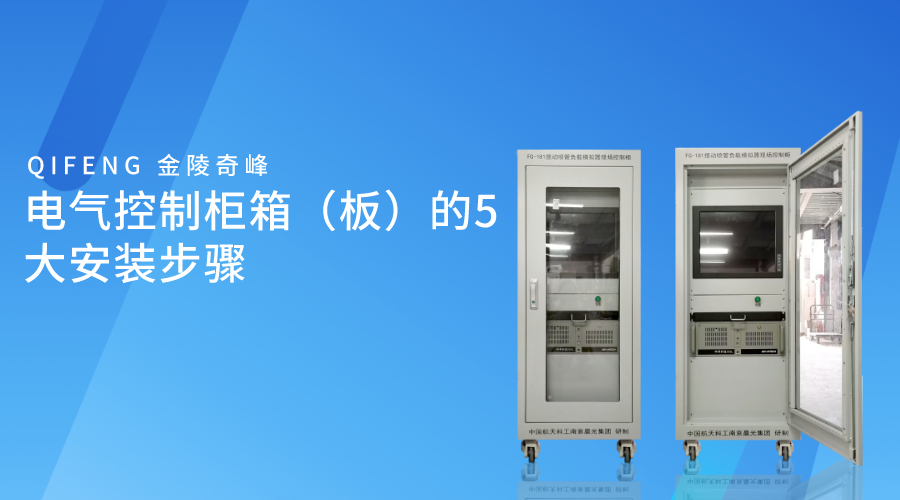

電氣控制柜箱（板）的5大安裝步驟：

1、安裝。電氣元件不同類型和型號的電氣元件有不同的安裝形式。一般來說，在選擇電器元件時，應盡量考慮相同的安裝形式。雖然各電氣元件的安裝形式各不相同，但應按產品使用說明書和電氣接線圖進行固定，以確保防護可靠，排列整齊。此外，元器件之間的距離要適當，以節省電路板空間，方便布線和維修。要安裝電氣元件，請按照以下步驟操作： 底板材料選擇。底板可采用2.5～5mm厚的鋼板或5mm厚的層壓板等。

2、切割板。根據電氣元件的數量和尺寸、允許的安裝位置以及安裝圖確定電路板尺寸。切割時，鋼板需要用剪板機進行切割。四角為90°直角，四角需要去毛刺和倒角。切割后的底板需要平整，不得翹曲或凹凸不平。

3、定位。根據電氣產品說明書中的安裝尺寸（或將電氣元件放置在確定的位置），用刻痕針確定安裝孔的位置，然后用打樣機打孔固定鉆孔位置。構件應排列整齊，減少導線彎曲，便于導線敷設，提升工作效率。如果使用導軌安裝電器元件，只需確定導軌固定孔的位置點即可。對于線槽布線，還需要確定線槽安裝孔的位置。

4、確定電氣元件等的安裝位置后，在鉆床（或手鉆）上鉆孔。鉆孔時，應選擇合適的鉆頭（鉆頭的直徑略大于固定螺栓的直徑），用鉆頭先沖制試樣，進行試鉆。試鉆鉆出的淺坑應保持在中心位置，否則應予以糾正。

5、固定的。根據確定的位置，用固定螺栓將電器元件逐個固定在底板上。擰緊螺栓時，應在螺栓上安裝平墊圈和彈簧墊圈。不要使用過大的力量，以避免損壞電器元件的塑料底座，使其開裂。對于安裝在導軌上的電氣元件，只需按要求將電氣元件插入導軌即可。
