一般在工業現場使用電纜都是分為屏蔽電纜和沒有屏蔽層的電纜。正常DCS集散控制系統和可編程邏輯控制器控制模塊中各個儀表信號電纜鋪設都是用的屏蔽電纜。像低壓AC220V交流供電的電源線一般不用屏蔽電纜。下面我們來具體了解集散控制DCS系統PLC及電氣系統接地介紹。

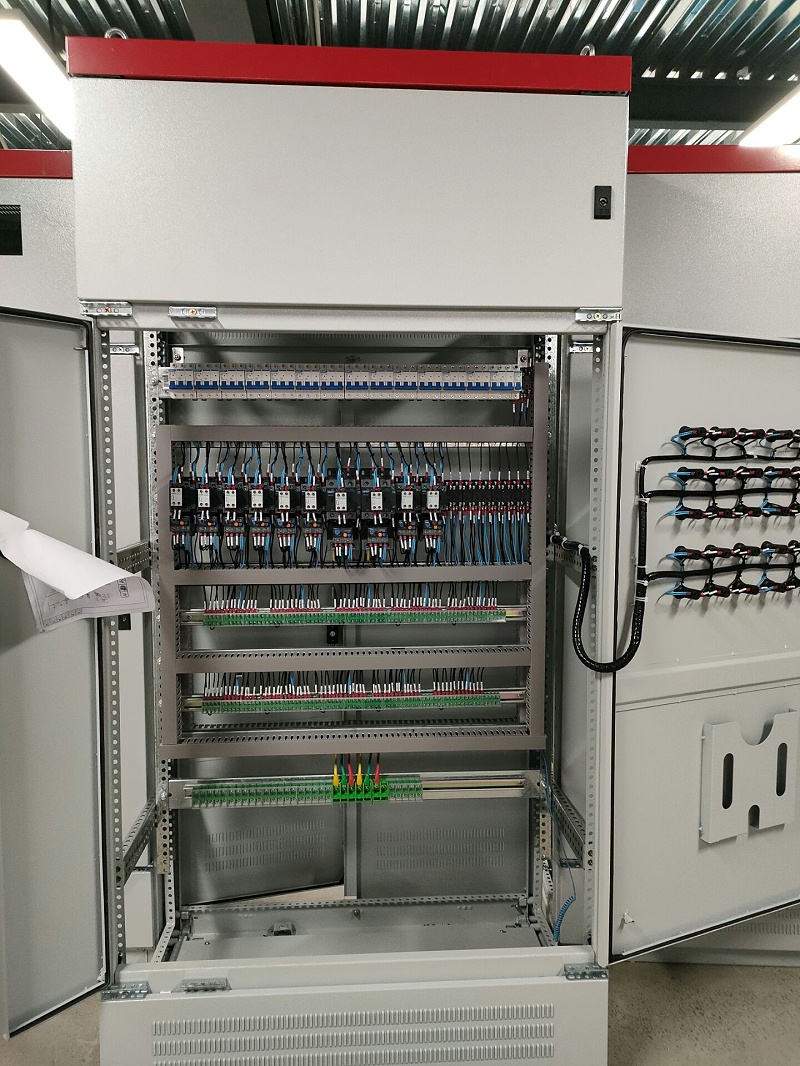

正常應注意進入DCS系統及可編程邏輯控制器模塊的信號電纜都是采用單點接地的方式。也就是說一次儀表端的屏蔽層不用做接地措施。在DCS系統及可編程邏輯控制器控制模塊的控制柜端做接地處理。還要注意當屏蔽電纜有中繼點的時候，屏蔽層也要做好接頭處理和隔緣處理。這是為了使得屏蔽層單點接地的連續性和可靠性。對于多芯電纜需要分開多點的時候，應選擇每對雙絞線有單獨屏蔽層的電纜（要是現場環境較好，沒有強電干擾的情況下也可以不用選擇）。進入現場的的信號電纜要穿入穿線管或者敷設在橋架里。

在電氣里。根據《電力裝置的繼電保護裝置和自動化裝置設計規范》規定，當采用靜態保護是，采用屏蔽電纜，屏蔽層宜在兩端接地。這個就和我們工控里信號電纜屏蔽層做單點接地的規定不一樣，相互產生矛盾。對于通過電容耦合的電場干擾，單點接地即可降低干擾電壓，發揮屏蔽作用。對于通過感應耦合的磁場干擾，傳遞信號的屏蔽電纜兩線上感應的干擾電壓接近相等且方向相反。在應用回路中是相互抵消。采用兩端接地的方式。外部干擾電流產生的磁場在屏蔽層中感應產生一個與外部干擾電流方向相反的電流，這個電流祈禱抵消降低干擾電流的作用也可產生屏蔽。

但是如果兩端接地時，兩端電位不一致，產生電位差時。就會在屏蔽層中產生一個附加電流，將在屏蔽信號電纜產生干擾電壓。像我們熱工自動化設備比較分散，一次儀表端的屏蔽層要接到全廠公用的接地地點困難也大。何況像我們儀表及控制系統的信號大多數是低頻信號。低頻信號的接地原則是單點接地。以避免形成接地回路。

為了使得DCS卡件及可編程邏輯控制器模塊不受電位差導致的干擾影響，現在都規定進入DCS卡件及可編程邏輯控制器模塊的信號均采用單點接地的方式。
