PLC控制柜中的大數量不外乎三個：開關量、模擬量和脈沖量。弄清楚三者之間的關系，有利于熟練掌握PLC控制柜。江蘇奇峰電氣制有限公司，是一家集研發、生產、銷售以及售后服務為一體的生產廠家。公司成立至今已有16年的生產經驗，始終專注于PLC控制柜、PLC電氣控制柜、PLC變頻控制柜的生產制造。下面奇峰小編帶你一起來了解PLC控制柜編程算法必了解的3大量。

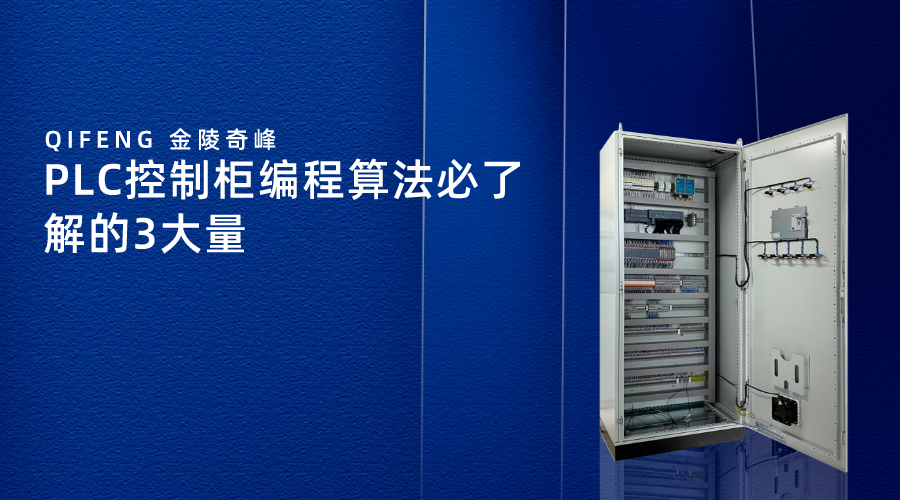

PLC控制柜 編程算法必了解的3大量：

1.開關量。

開關量也稱為邏輯量，它指兩個值，即0或1，ON或OFF。是常用的控制，控制它是可編程控制器的優點，也是可編程控制器基本的應用。

開關量控制的目的是使PLC根據開關量的當前輸入組合和歷史輸入順序，產生相應的開關量輸出，使系統按一定的順序工作。因此，它有時被稱為順序控制。

順序控制分為手動、半自動或全自動。采用的控制原理分為三種：分散控制、集中控制和混合控制。

2.模擬量。

模擬量是指一些連續變化的物理量，如電壓、電流、壓力、速度、流量等。

PLC是將微處理技術引入繼電器控制而發展起來的，能方便可靠地用于開關控制。由于模擬量可轉換為數字量，而數字量僅為多位開關量，故轉換后的模擬量也可由PLC進行完全、可靠的處理和控制。由于連續生產過程中經常有模擬量，模擬量控制有時也稱為過程控制。

大多數模擬量是非電量，而PLC只能處理數字量和電量。它們之間的轉換都需要有傳感器將模擬量轉換成數字量。如果這個電源是非標準的，就需要通過變送器把非標準的電源變成標準的電信號，如4—20 mA、1—5V、0—10V等。

還具有一個模擬輸入單元(A/D)，將這些標準電信號轉換成數字信號。模擬量輸出單元(D/A)，將PLC處理的數字量轉換成模擬量——一個標準電信號。

因此，標準電信號與數字量之間的轉換需要進行各種計算。這就需要弄清楚模擬單元和標準電信號的分辨率。例如:PLC模擬單元的分辨率為1/32767，對應的標準功率為0-10V，待測溫度值為0-100°C。那么0—32767對應的溫度值為0—100℃。然后計算出1°C對應的數值是327.67。如果希望溫度值準確到0.1°C，可以使用327.67/10。

模擬控制包括：反饋控制、前饋控制、比例控制、模糊控制等。這些都是PLC內部數字量的計算過程。

3. 脈沖量。

脈沖量的值總是在0(低電平)和1(高電平)之間交替變化的數字量。脈沖每秒鐘交替的次數稱為頻率。

PLC脈沖量的控制目的主要是位置控制、運動控制、軌跡控制等。舉例說明：脈沖數在角度控制中的應用。步進電機驅動器的細分為每轉10000次，要求步進電機旋轉90度。那么所需動作的脈沖值=10000/(360/90)=2500。
