在完成電氣原理圖設計的基礎上，進行了plc控制柜（變頻控制柜）的電氣流程設計。設計內容包括電氣控制設備的結構設計，控制箱、控制柜、控制面板和控制臺的鈑金工藝設計等。江蘇奇峰電氣制造有限公司，是一家專注PLC控制柜的生產廠家。下面奇峰小編帶你一起來了解PLC控制柜電氣工藝設計的主要內容。

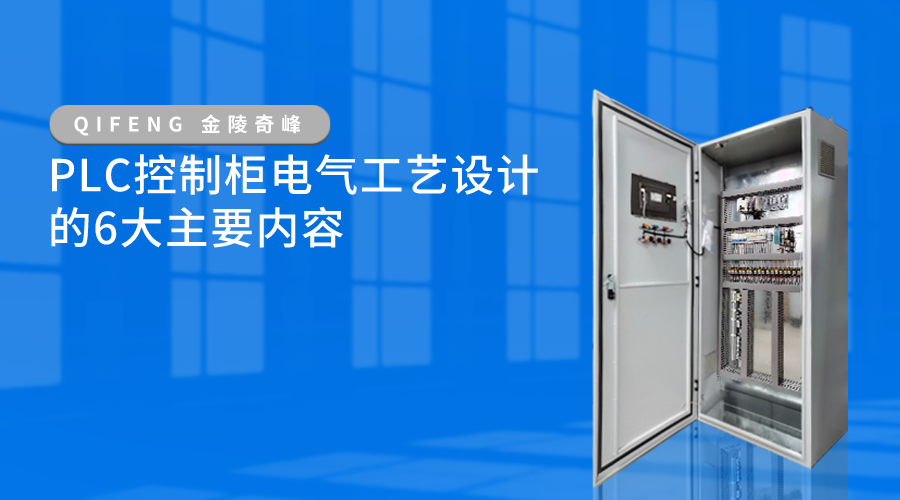

PLC控制柜電氣工藝設計的6大主要內容：

1、根據設計的電氣原理圖和選定的電氣元件，設計plc控制柜（變頻控制柜），繪制電氣控制系統的總裝圖和總接線圖。總裝配圖和總接線圖應能反映主電路、控制電路、控制電器、電氣箱。各件布置圖、操作臺、電源及檢測元件的分布情況，以及各部分的接線關系和連接方式。本部分中的設計信息用于制造、總裝、調試和日常維護。

2、按電氣原理圖或劃分的元器件統一編號，列出各部分的PLC控制柜（變頻控制柜）元器件目錄，按總圖號統計各元器件的進出線行號。

3、根據元器件的電路原理和所選零件表，設計元器件的裝配圖。電氣元件的布置及安裝圖接線圖，該圖應反映出各電氣元件的安裝方式和接線方法。這些數據是用于組件裝配和生產管理的數據。

4、根據部件裝配要求，繪制電氣安裝板及非標電氣安裝零件圖，并注明技術要求。這些圖紙是制造和加工所需的資料。

5、設計plc控制柜（變頻控制柜）電氣箱，根據構件尺寸及安裝要求確定電氣箱。尺的結構和形狀、安裝支架、安裝尺寸、表面安裝方法、各部件的連接方法、通風和維修操作的位置和方法等。在電氣箱柜內，設計時要注意操作維護的方便性和外形美觀。

6、根據總原理圖、總裝圖和plc控制柜（變頻控制柜）各部件原理圖進行匯總，列出外購清單的標準件清單和主要材料的消耗定額等。這些都是生產管理和成本核算的所需。
