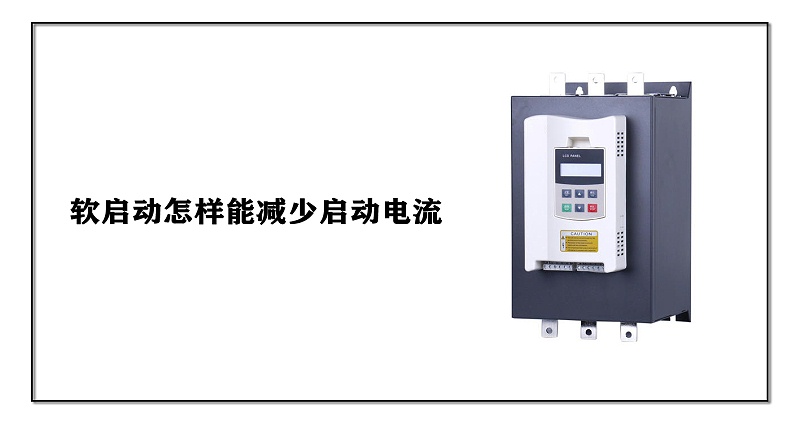

軟啟動柜中的防護家用電器，能夠選用刀閘還可以選用具備防護作用的塑殼斷路器。小輸出功率軟啟動柜宜選用刀閘斷路器組成的刀熔電源開關。不僅具有防護維護功效，還能夠減少工程預算。刀閘的額定值電流超過電動機額定值電流就可以達到運作規定。今天我們來了解軟啟動怎樣能減少啟動電流。

因為軟啟動器中雙向晶閘管的了，浪涌焦耳積分(I2t)值比較有限，選用隔離開關做過流保護設備不可以合理維護雙向晶閘管元器件。提議選用快速熔斷器做過流保護設備。

快速熔斷器可選用aR或NGT型半導體維護斷路器。選用快速熔斷器一般無需做分斷能力校檢，由于aR型斷路器的額定值分斷能力為50KA，NGT快速熔斷器的分斷能力為120KA，可以達到一般配電設備工程項目。此外斷路器也有過流保護作用，對雙向晶閘管的維護要比隔離開關靠譜。

快速熔斷器的額定值電流的選用標準是機器設備啟動時不容易融斷，安裝設備處產生較少短路故障電流時務必靠譜融斷。實際選用時可依據機器設備的負載特性和電動機的啟動電流，查看斷路器生產廠出示的斷路器時間—電流特點曲線圖、I2t值及雙向晶閘管的I2t值開展測算挑選。

在缺乏所述材料時也可按以下工作經驗計算公式選用：

• Ifn≥(1.8~2.0)*Ie(A)
• Ifn—快速熔斷器額定值電流(A)
• Ie—電動機額定值電流(A)

旁通交流接觸器的挑選

軟啟動完畢時電動機已在額定電流上運作，因此 按電動機的額定值電流選用直流接觸器就能符合要求。要留意的是在配柜布線時，作到軟啟動器與交流接觸器同相互連接，不必插錯零線火線。

過負載保護設備的挑選

軟啟動設備的過負載保護設備應當選用具備過壓保護、斷相維護和溫度補償作用的熱負載汽車繼電器。實際選用時，要使電動機的工作中電流在熱元器件整定值電流范疇之內。工作中時非常容易負載的機器設備，要使電動機的額定值電流值挨近熱元器件整定值電流范疇的低限。

變電器負荷工作能力及維護整時間常數校檢

在軟啟動設備選用時除留意所述規定外，也要留意為機器設備供電系統的變電器的負荷工作能力。假如事先變電器已貼近載滿，要謹慎選用軟啟動機器設備。尤其是要加設輸出功率較為大的機器設備時，更要核查校檢變電器的載荷工作能力和維護的整時間常數;

提升軟啟動機器設備后，變電器二次側隔離開關的短路故障短廷時斷路器的整時間常數Ir2為：

Ir2≥1.1(IL 1.35*K*Ie) A式中：

• IL—變電器一切正常運作時的負載電流 A
• K—新提升軟啟動機器設備的啟動電流與電動機額定值電流的比率(見表1);
• Ie—新提升電動機的額定值電流 A。

測算出的Ir2應低于變電器二次側隔離開關如今的具體短路故障短廷時斷路器的整時間常數;不然，在新提升機器設備啟動時，變電器二次側隔離開關要開斷跳電。導致軟啟動器選用不成功。

典型性機器設備軟啟動實際效果及啟動電流標準值：

1. 運用機械設備種類 選用作用 實行的作用 啟動電流(%) 啟動時間(秒)；
2. 離心水泵 規范啟動 降低沖擊性，清理水擊 300 5~16；
3. 螺桿式壓縮機制冷壓縮機 規范啟動 降低沖擊性，增加機械設備使用壽命 300 3~20；
4. 離心式風機制冷壓縮機 規范啟動 降低沖擊性，增加機械設備使用壽命 350 10~40；
5. 活塞機制冷壓縮機 規范啟動 降低沖擊性，增加機械設備使用壽命 350 5~10；
6. 輸送帶運輸飛機 規范 突跳 啟動穩定，降低沖擊性 300 3~10；
7. 離心風機 規范啟動 降低沖擊性，增加機械設備使用壽命 300 10~40；
8. 攪拌器 規范啟動 減少啟動電流 350 5~20；
9. 磨粉設備 輕載啟動 減少啟動電流 450 5~60。
